SPI錫膏檢查機的作用及原理
發布時間:2020-12-09 15:00:26
作者:托普科
點擊次數:74

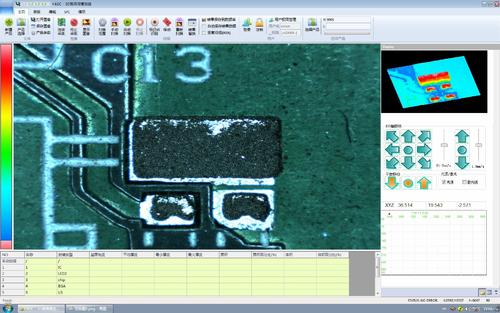

SPI是Solder Paste Inspection的簡稱，中文叫錫膏檢查,這種錫膏檢查機類似我們一般常見擺放于SMT爐后的AOI(Auto Optical Inspection)光學識別裝置，同樣利用光學影像來檢查品質，原理：錫膏檢查機增加了錫膏測厚的雷射裝置，所以SPI可能遇到的問題與AOI類似，就是要先取一片拼板目檢沒有問題后讓機器拍照當成標準樣品，后面的板子就依照第一片板子的影像及資料來作判斷，這樣當然會有很多的誤判率，所以必須不斷的修改其參數，直到誤判率降低到一定水準，所以并不是把SPI機器買回來就可以使用，還必須有工程師維護。
錫膏檢查機只能做表面的影像檢查，如果有被物體覆蓋住的區域是無法檢查得到的
錫膏檢查機可以量測下列數據：
錫膏印刷量
錫膏印刷的高度
錫膏印刷的面積/體積
錫膏印刷的平整度
錫膏檢查機可以偵測出下列不良：
錫膏印刷是否偏移
錫膏印刷是否高度偏差(拉尖)
錫膏印刷是否架橋(Bridge)
錫膏印刷是否缺陷破損
