產品介紹

日東小型選擇性波峰焊 全自動在線波峰焊

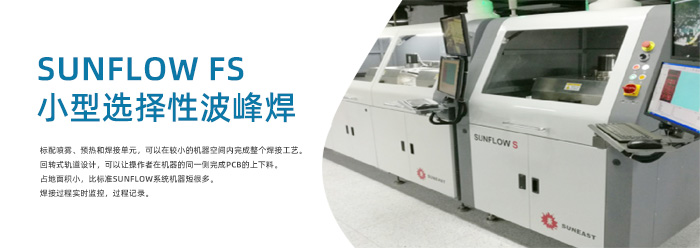

一、日東小型選擇性波峰焊SUNFLOW FS產品特點

標配噴霧、預熱和焊接單元，可以在較小的機器空間內完成整個焊接工藝。
回轉式軌道設計，可以讓操作者在機器的同一側完成PCB的上下料。
占地面積小，比標準SUNFLOW系統機器短很多。
焊接過程實時監控，過程記錄。

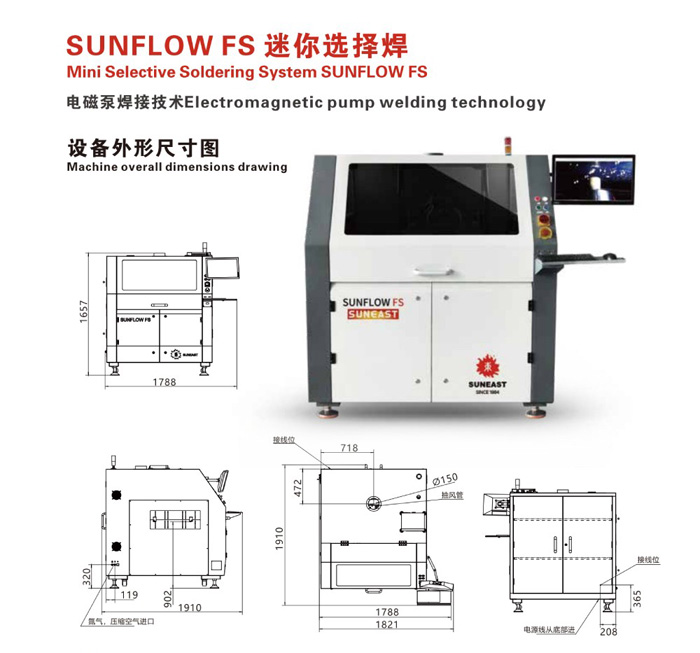

二、波峰焊標準機基本結構模塊
噴霧模塊、預熱模塊、焊接模塊(標準機配內徑6mm噴嘴)、傳送系統
基本工作原理：噴霧頭根據事先編制的程序控制PCB板移動到指定的位置后， 僅對需要焊接的部位噴涂助焊劑，經噴霧和預熱后，電磁泵平臺驅動電磁泵按預先設置程序移動到需要焊接的部位，然后焊接。

三、波峰焊穩定高品質焊接
SUN FLOW FS采用電磁泵， 相對于機械式泵， 電磁泵運轉過程中波峰穩定，沒有運動的機械磨損，產生的廢渣很少。此外焊接模組采用高精度的運動系統，來保證在焊接過程中準確性，同時配合特殊的工藝，可以極大的消除連錫現象。在用戶使用體驗方面，
 SUN FLOW FS 提供焊接監視相機以及波峰高度自動檢測功能，極大提升用戶體驗。

四、波峰焊高精度噴霧
SUNFLOW FS標準機采用德國進口精密滴噴嘴，噴口直徑130pm，可以均勻的將助焊劑噴射在所需要焊接區域。最小噴射區域3mm，比傳統噴霧節省至少90%助焊劑。根據用戶需求，在噴霧區域大面積低精度的情況下， SUN FLOW FS也提供噴霧式噴嘴，使噴霧過程更加迅速。
所有模塊運動都采用伺服與滾珠絲桿的方式傳動，運動過程平滑、穩定，重復精度可達0.05mm.
